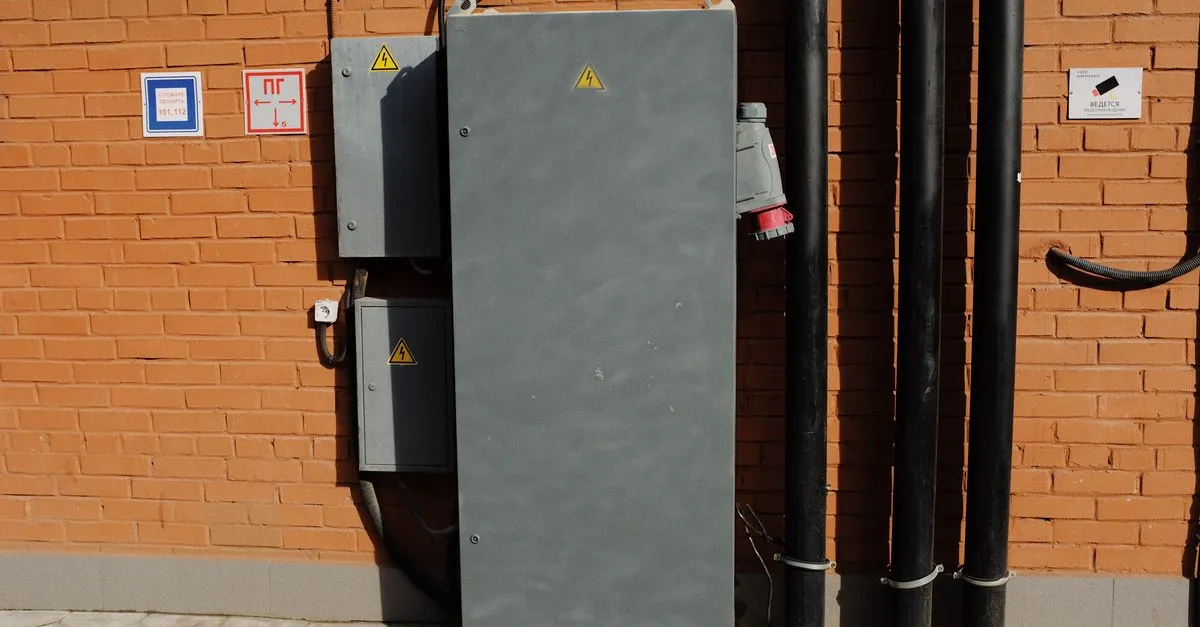

Tablica rozdzielcza, nazywana też rozdzielnią elektryczną, to centralny punkt instalacji, w którym energia elektryczna jest rozdzielana na poszczególne obwody w domu. W praktyce znajduje się w niej osprzęt zabezpieczający i sterujący, taki jak wyłączniki nadprądowe, wyłączniki różnicowoprądowe czy ograniczniki przepięć. Dla inwestora oznacza to jedno: od jakości i poprawnego zaprojektowania rozdzielni zależą bezpieczeństwo, wygoda użytkowania i możliwość rozbudowy instalacji.
Pamiętam realizację domu jednorodzinnego pod Bielskiem-Białą, w którym inwestor początkowo chciał „małą skrzynkę, bo przecież dom nie jest duży”. Po analizie wyszło, że planował pompę ciepła, rekuperację, rolety zewnętrzne, indukcję i instalację pod fotowoltaikę. Skończyło się na większej, lepiej rozpisanej rozdzielni — i dobrze, bo po roku doszła jeszcze ładowarka do samochodu. Takie sytuacje widziałem dziesiątki razy: rozdzielnia elektryczna nie powinna być dobierana wyłącznie do stanu obecnego, ale też do przyszłych potrzeb domu.
Jaką funkcję pełni tablica rozdzielcza w domu jednorodzinnym?
Tablica rozdzielcza odpowiada za podział energii na obwody oraz ochronę instalacji i domowników. To właśnie w niej elektryk porządkuje zasilanie dla oświetlenia, gniazd, urządzeń dużej mocy i instalacji dodatkowych.
W domu jednorodzinnym rozdzielnia zwykle obsługuje osobne obwody dla kuchni, łazienek, pokojów, garażu, kotłowni czy urządzeń technicznych. W praktyce oznacza to, że awaria jednego obwodu nie wyłącza całego budynku. Jeśli zadziała zabezpieczenie od piekarnika albo obwodu ogrodowego, reszta domu nadal może pracować normalnie.
Dobrze zaprojektowana tablica rozdzielcza poprawia selektywność zabezpieczeń. To techniczny niuans, którego laik często nie zauważa. Chodzi o to, aby przy usterce odłączał się możliwie tylko ten fragment instalacji, którego problem dotyczy. Jeśli selektywność jest źle rozwiązana, drobne zwarcie może wyłączyć większą część domu, niż powinno.
W nowym budownictwie rozdzielnia elektryczna pełni też rolę organizacyjną. Pozwala czytelnie opisać obwody, przewidzieć miejsce pod rozbudowę i uporządkować instalację zgodnie z projektem. Szerzej o samym przebiegu prac można przeczytać w naszym materiale o etapach instalacji elektrycznej w nowym domu.
Jakie elementy znajdują się w rozdzielni elektrycznej?
Podstawowe wyposażenie rozdzielnicy obejmuje aparaturę zabezpieczającą, rozdzielającą i czasem sterującą. Dokładny skład zależy od projektu, mocy przyłączeniowej, liczby obwodów i wyposażenia domu.

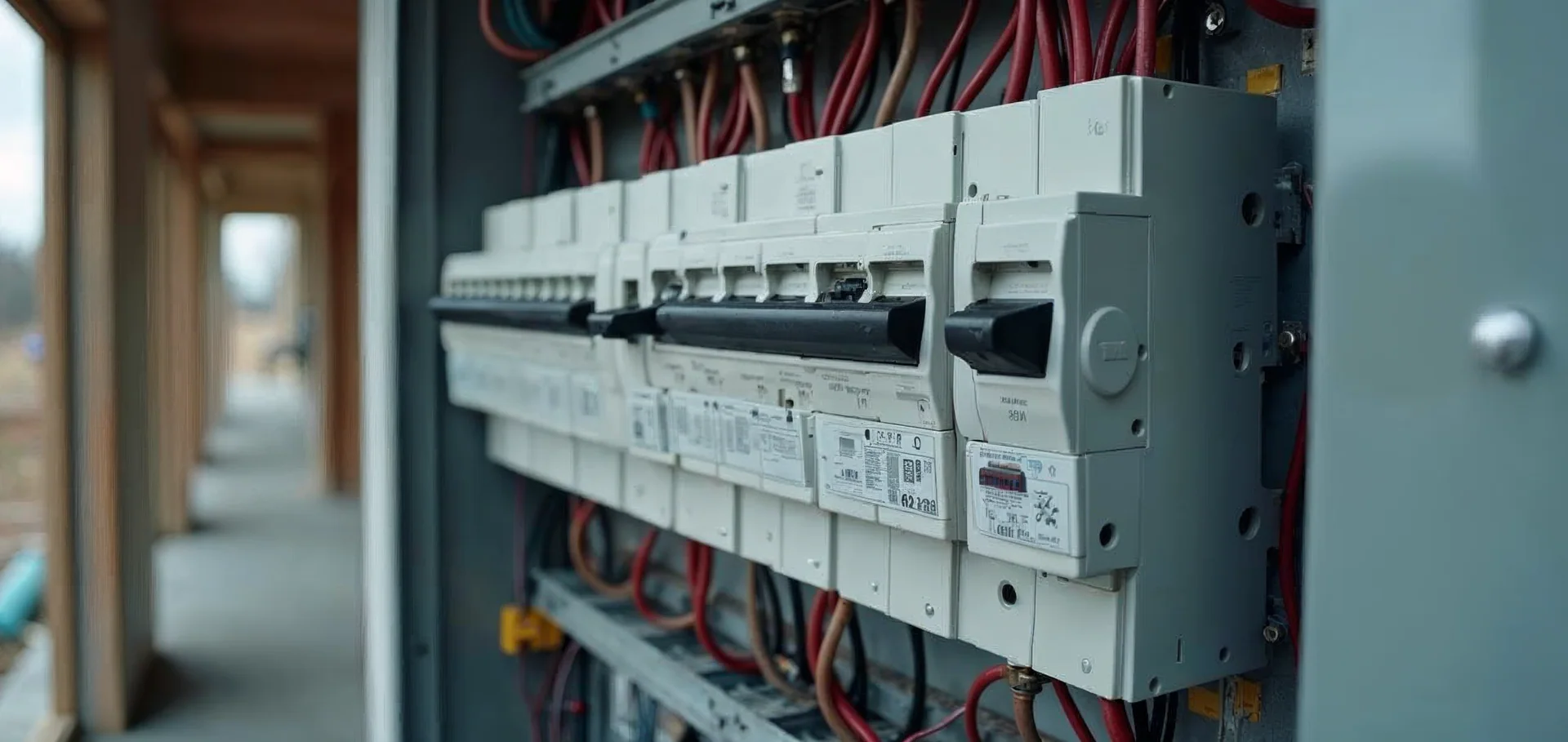

Najczęściej w tablicy rozdzielczej znajdują się:
- wyłącznik główny — umożliwia odłączenie zasilania całego budynku,
- wyłączniki nadprądowe — chronią przewody i obwody przed przeciążeniem oraz zwarciem,
- wyłączniki różnicowoprądowe — zwiększają ochronę przed porażeniem prądem,
- ograniczniki przepięć — zabezpieczają instalację i urządzenia przed skutkami przepięć,
- listwy zaciskowe i szyny — porządkują połączenia przewodów neutralnych i ochronnych,
- moduły rezerwowe — zostawiane na przyszłą rozbudowę, na przykład pod automatykę domową lub fotowoltaikę.
W bardziej rozbudowanych domach dochodzą też sterowniki, przekaźniki, moduły do rolet, ochrony przeciwprzepięciowej wyższego poziomu czy aparatura związana z pompą ciepła. Jeśli budynek ma system ogrzewania niskotemperaturowego, rozdzielnia bywa planowana z uwzględnieniem automatyki strefowej. To dobrze łączy się z rozwiązaniami opisanymi w tekście jak działa ogrzewanie podłogowe.
Z punktu widzenia użytkownika ważne jest też czytelne oznaczenie obwodów. Brzmi jak detal, ale podczas awarii albo serwisu opis typu „gniazda parter salon”, „płyta indukcyjna”, „łazienka piętro” oszczędza czas i nerwy.
| Element rozdzielni | Do czego służy? | Dlaczego ma znaczenie? |
|---|---|---|
| Wyłącznik główny | Odłącza zasilanie całego domu | Ułatwia prace serwisowe i zwiększa bezpieczeństwo |
| Wyłącznik nadprądowy | Chroni obwód przed zwarciem i przeciążeniem | Zapobiega uszkodzeniu przewodów i pożarowi |
| Wyłącznik różnicowoprądowy | Reaguje na prąd upływu | Zmniejsza ryzyko porażenia |
| Ogranicznik przepięć | Tłumi skutki przepięć | Chroni elektronikę i urządzenia AGD/RTV |
| Moduły rezerwowe | Pozwalają rozbudować instalację | Nie trzeba wymieniać całej rozdzielnicy po czasie |
Jak dobrać tablicę rozdzielczą do domu jednorodzinnego?
Tablicę rozdzielczą dobiera się do liczby obwodów, planowanych urządzeń i możliwości przyszłej rozbudowy. Nie chodzi wyłącznie o wielkość obudowy, ale o cały układ instalacji.
Analizując projekty domów jednorodzinnych, najczęściej widzę ten sam błąd: inwestorzy zakładają, że skoro dziś potrzebują podstawowej instalacji, to rozdzielnia może być „na styk”. Tymczasem nowoczesny dom energooszczędny coraz częściej obejmuje pompę ciepła, rekuperację, płytę indukcyjną, system alarmowy, monitoring, rolety, bramę garażową czy przygotowanie pod fotowoltaikę. Każde z tych rozwiązań wpływa na układ obwodów i aparatury.
Przy doborze rozdzielni bierze się pod uwagę między innymi:
- liczbę i rodzaj obwodów,
- moc przyłączeniową budynku,
- układ sieci i wymagania projektowe,
- rodzaj źródła ogrzewania i wentylacji,
- potrzebę ochrony przeciwprzepięciowej,
- rezerwę miejsca na rozbudowę.
Rozsądnym standardem jest zostawienie wolnych modułów. W praktyce często rekomenduję zapas rzędu kilkunastu do kilkudziesięciu procent. To nie jest przesada. To zwyczajnie tańsze niż późniejsza wymiana zbyt małej rozdzielnicy i przerabianie połączeń.
Praktyczna wskazówka: jeśli planujesz budowę domu pod klucz albo stan deweloperski z opcją przyszłej rozbudowy, poproś o rozpisanie obwodów już na etapie projektu instalacji. Dzięki temu łatwiej ocenisz, czy rozdzielnia jest przygotowana na kolejne urządzenia.
I jeszcze jedno. Rozdzielnia powinna być zamontowana w miejscu dostępnym, suchym i logicznie usytuowanym względem komunikacji domowej. Schowek bez wentylacji albo zabudowa za ciężkimi meblami to pomysł, który zwykle mści się przy pierwszym serwisie.
Jakie są zalety i ograniczenia dobrze zaprojektowanej rozdzielni elektrycznej?
Dobrze wykonana rozdzielnia zwiększa bezpieczeństwo, ułatwia eksploatację i obniża ryzyko kosztownych przeróbek. Jej słabą stroną nie jest sama konstrukcja, lecz najczęściej zbyt oszczędne projektowanie lub nieprzemyślana rozbudowa domu.
- Zalety:
- większe bezpieczeństwo użytkowników i urządzeń,
- czytelny podział instalacji na obwody,
- łatwiejsza diagnostyka usterek,
- lepsze przygotowanie pod fotowoltaikę, automatykę i nowe instalacje,
- większy komfort codziennego użytkowania domu.
- Wady lub ograniczenia:
- zbyt mała rozdzielnia szybko traci funkcjonalność,
- niska jakość osprzętu może zwiększać awaryjność,
- brak miejsca na rozbudowę generuje dodatkowe koszty,
- nieczytelny opis obwodów utrudnia serwis i użytkowanie.
Według danych Państwowej Straży Pożarnej część pożarów budynków mieszkalnych ma związek z wadami lub niewłaściwą eksploatacją instalacji elektrycznych. Nie każdy problem zaczyna się w rozdzielni, ale właśnie tam koncentrują się kluczowe zabezpieczenia. Dlatego w praktyce wykonawczej nie traktujemy jej jako „skrzynki na bezpieczniki”, tylko jako strategiczny element całego domu.
W kosztorysie inwestycji rozdzielnia bywa marginalizowana, choć późniejsze poprawki potrafią być nieproporcjonalnie drogie. Jeśli chcesz spojrzeć szerzej na budżet, zobacz też materiał o ukrytych kosztach budowy domu murowanego. Z mojego doświadczenia wynika, że właśnie takie pozornie drobne elementy najczęściej zaskakują inwestorów.
FAQ — najczęstsze pytania o tablicę rozdzielczą
Czy tablica rozdzielcza i rozdzielnia elektryczna to to samo?
Tak. W praktyce oba określenia odnoszą się do miejsca, w którym rozdziela się energię elektryczną na obwody i montuje zabezpieczenia.
Gdzie montuje się rozdzielnię elektryczną w domu?
Najczęściej w wiatrołapie, pomieszczeniu technicznym, garażu lub komunikacji. Miejsce powinno być suche, dostępne i wygodne do obsługi.
Czy mały dom potrzebuje dużej rozdzielni?
Nie zawsze dużej, ale zwykle większej, niż początkowo zakłada inwestor. Liczy się liczba obwodów i urządzeń, nie sam metraż budynku.
Po co zostawia się wolne moduły w rozdzielni?
Wolne moduły umożliwiają przyszłą rozbudowę instalacji bez wymiany całej tablicy rozdzielczej.
Czy wyłącznik różnicowoprądowy jest obowiązkowy?
W nowoczesnych instalacjach jest standardem ochronnym i w wielu obwodach wynika z obowiązujących zasad projektowania oraz bezpieczeństwa.
Czy rozdzielnia ma znaczenie przy fotowoltaice?
Tak. Instalacja fotowoltaiczna często wymaga odpowiedniego miejsca i właściwie zaplanowanej aparatury zabezpieczającej.
Jak rozpoznać źle zaprojektowaną rozdzielnię?
Typowe sygnały to brak miejsca na rozbudowę, chaotyczny opis obwodów, częste wyłączenia większej części domu i zbyt ciasny układ aparatury.
Czy inwestor powinien interesować się rozdzielnią, skoro robi to elektryk?
Tak, bo decyzje dotyczące urządzeń, standardu domu i przyszłej rozbudowy wpływają bezpośrednio na projekt rozdzielni.
